Правка трубопроводов высокого давления

Для правки трубопроводов высокого давления используют специальный пресс (рис. 132). На станине пресса укреплены нижний и верхний кронштейны. Упорный валик 1 нижнего кронштейна 2 в зависимости от длины трубопровода с помощью боковой рукоятки устанавливают в одно из четырех положений по высоте.

В верхнем разрезном кронштейне 7 стяжными болтами закреплен гидравлический цилиндр 6 с поршнем 9 и штоком 8.

С помощью шарнирных муфт 3 штоки соединены с захватами 4. Сдвигая кольцо с шариковым пружинным фиксатором, освобождают крепящий рычаг 5. Затем, вставив в захват конец трубопровода, передвигают кольцо обратно, чтобы фиксатор вошел в выемку на захвате.

Расположенная под столом стенда гидравлическая система состоит из фильтра 13, распределительной коробки 14, бака 75, сборника 16, топливного насоса 17, топливоподкачивающего насоса 18 и трубопроводов. Топливный насос приводится клиновыми ремнями 11 от электродвигателя 12 мощностью 3,2 квт, а топливоподкачивающий насос— круглым резиновым ремнем от шкива топливного насоса. Из бака топливоподкачивающий насос через фильтр подаст топливо во всасывающую полость топливного насоса. Нагнетаемое всеми двенадцатью секциями топливо попадает в сборник 16 и далее в распределительную коробку.

Клапаны коробки переключаются рычагом, связанным тягой с педалью управления. При вытяжке (правке) трубопровода топливо из распределительной коробки поступает по трубке через боковой штуцер гидравлического цилиндра в нижнюю кольцевую полость под поршнем 9.

Из верхней полости топливо вытесняется поршнем по трубопроводу, присоединенному к крышке 10 цилиндра.

Вытянув трубопровод высокого давления, переключают распределительную коробку. Теперь нижняя полость разгружается и топливо нагнетается в пространство над поршнем, шток опускается. Передвигая кольца зажимов, снимают выправленный трубопровод.

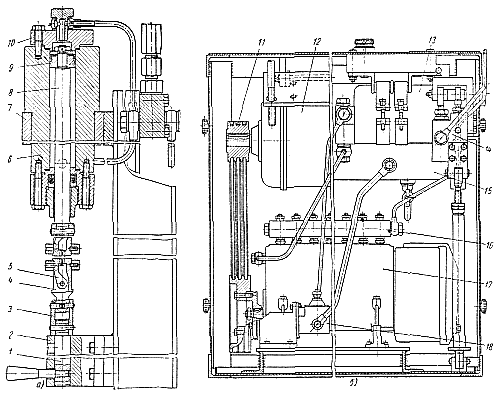

Предохранительный клапан гидравлической системы пресса регулируют на такое давление, чтобы усилие было достаточным для вытяжки трубки, но не могло вызвать ее разрыв. Рис. 132. Гидравлический пресс для правки трубок вытяжкой: а — захваты и гидравлический цилиндр; б — гидравлическая система
